产品简介
2000-31500/35型(xing)油浸式变(bian)压(ya)器适用于交流50Hz、额定工作电压35kV的电力系统中，作为(wei)中小(xiao)型变电站变电设(she)备。
结构特征
1、铁芯
铁芯适用高(gao)导磁晶粒取(qu)向冷(leng)轧硅钢片。铁芯(xin)为心式铁芯，全斜接缝迭积式铁芯，其铁芯柱为多(duo)级阶梯的圆截面，铁轭与铁(tie)芯(xin)为等截面。
2、绕组
绕组均为同心式线圈，高压绕组具有对应分接电压要求的(de)抽头，引至分接开关上，开关安(an)装在箱盖上，且无需切断电源(yuan)即(ji)可(ke)通过调压控制器进行有载调压。
3、安全保护装(zhuang)置
变(bian)压器(qi)装有气体继电器、压力释放(fang)阀。
4、油保护装(zhuang)置(zhi)
变压器均装有(you)胶囊式储油柜，其一端装有铁磁指针(zhen)式油位计；储(chu)油柜上装有带油(you)封的吸湿器。
5、油温测量装(zhuang)置
变压器均装有玻璃温度计的管(guan)座，管座设在油箱顶部。伸入油内120±10mm;变压器装有户外(wai)式双温信号(hao)温度计。
6、变(bian)压器油(you)箱(xiang)及其附件
变压器一般不供给小车，箱底支架(jia)的焊接位置应符合GB6451的规定;油箱的下部壁(bi)上装有油样活(huo)门，变压(ya)器油(you)箱下部装(zhuang)有足(zu)够大的放油阀。

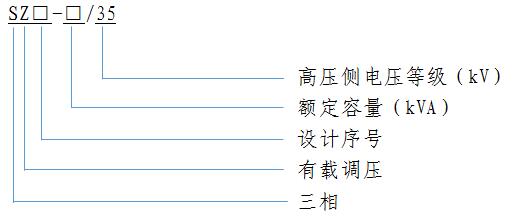

型号(hao)说明
主要技术参数
|
型(xing)号 |
额定(ding)容量 |
电压组合及分接范(fan)围 |
联结组标号 |
短路阻抗（%） |
空载损耗(hao)（kW） |
负载损耗（kW） |
空载电流（%） |
重(zhong)量（Kg） |
||||
|
高压 |
高压分接(jie)范围（%） |
低压 |
总重 |
器身 |
油 |
|||||||
|
SZ11-2000/35 |
2000 |
35 |
±3*2.5 |
6.3 |
Yd11 |
6.5 |
2.3 |
19.24 |
0.75 |
6270 |
3170 |
1320 |
|
SZ11-2500/35 |
2500 |
2.6 |
20.53 |
0.75 |
6840 |
3400 |
1600 |
|||||
|
SZ11-3150/35 |
3150 |
7 |
3.1 |
24.57 |
0.7 |
8180 |
4168 |
1814 |
||||
|
SZ11-4000/35 |
4000 |
3.7 |
29 |
0.7 |
9410 |
5040 |
1985 |
|||||
|
SZ11-5000/35 |
5000 |
4.4 |
34 |
0.6 |
10710 |
5653 |
2187 |
|||||
|
SZ11-6300/35 |
6300 |
7.5 |
5.3 |
36.55 |
0.6 |
12310 |
6900 |
2466 |
||||
|
SZ11-8000/35 |
8000 |
YNd11 |
7.5 |
40.5 |
0.55 |
15410 |
8763 |
3203 |
||||
|
SZ11-10000/35 |
10000 |
8.8 |
47.77 |
0.55 |
18950 |
9940 |
4242 |
|||||
|
SZ11-12500/35 |
12500 |
8 |
10.3 |
56.53 |
0.5 |
22230 |
11477 |
4577 |
||||
|
SZ11-16000/35 |
16000 |
12.2 |
69.3 |
0.5 |
26314 |
14554 |
5490 |
|||||
|
SZ11-20000/35 |
20000 |
14.45 |
83.7 |
0.5 |
30390 |
16300 |
6010 |
|||||
|
SZ11-25000/35 |
25000 |
17.1 |
99 |
0.4 |
35800 |
19200 |
6900 |
|||||
|
SZ11-31500/35 |
31500 |
20.29 |
118.8 |
0.4 |
42400 |
22700 |
8370 |
|||||
注：其它要求请联系(xi)我们。
